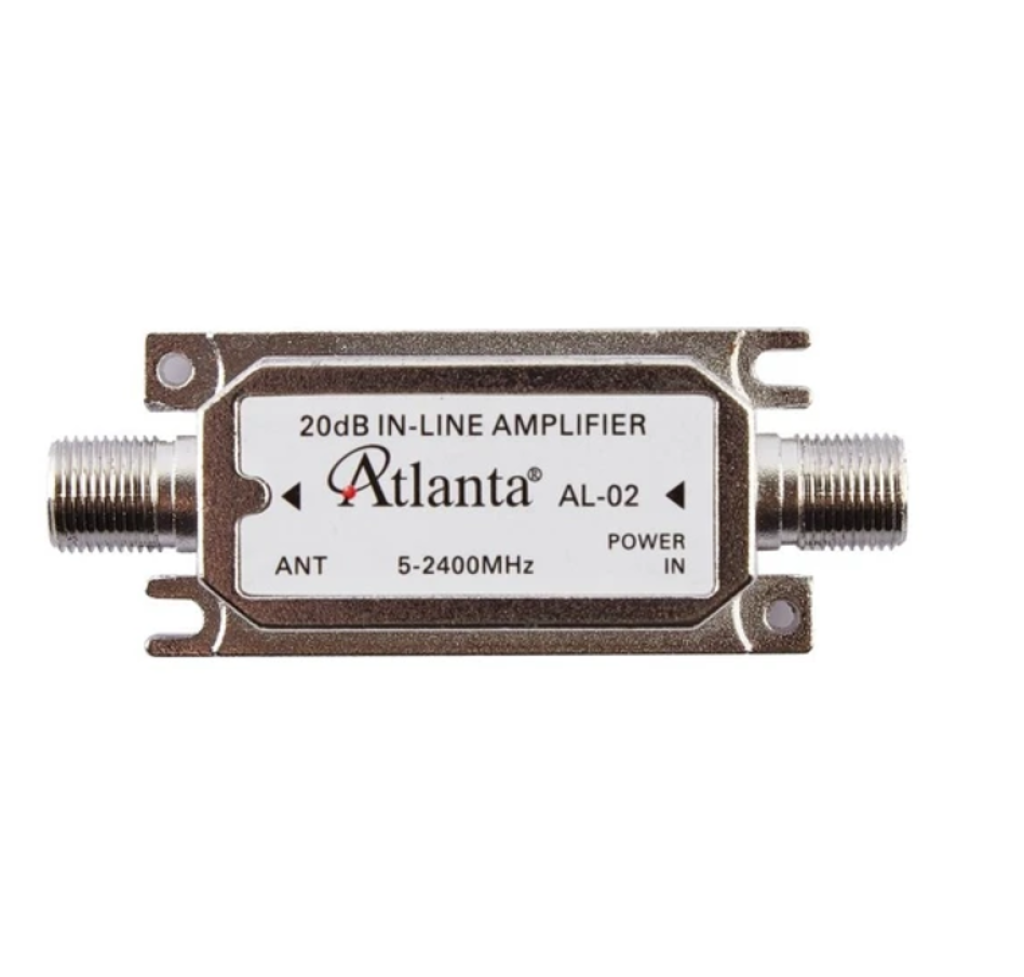

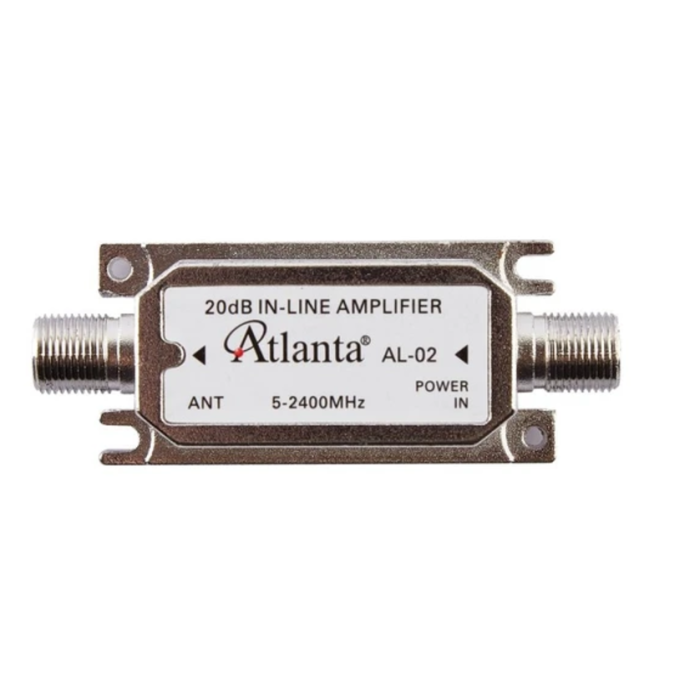

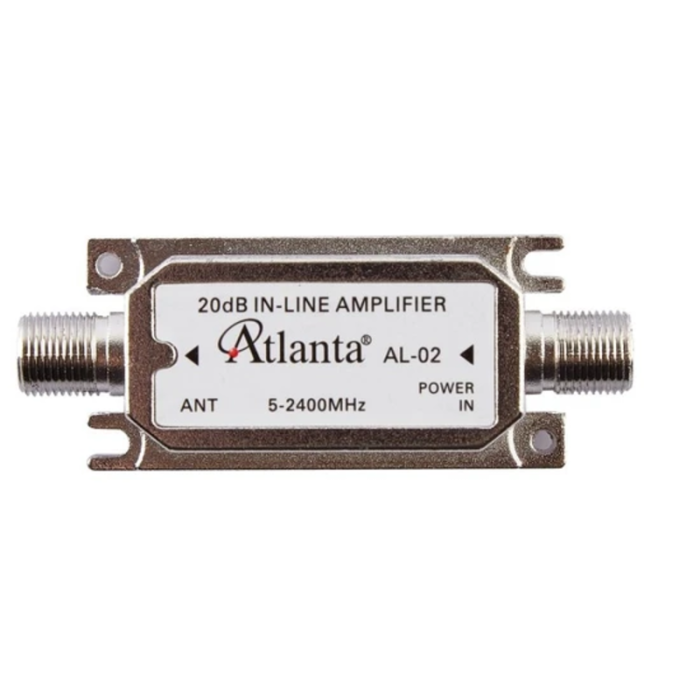

Atlanta AL-02, uydu sistemlerinde kablo mesafesinin uzaması nedeniyle zayıflayan sinyalleri güçlendirmek için tasarlanmış yüksek performanslı bir hat amfisidir. Muadillerinden en büyük farkı, dahili LNB kısa devre korumasına sahip olmasıdır; bu sayede sisteminizi elektriksel arızalara karşı koruma altına alır.
Öne Çıkan Özellikler
20dB Güçlü Kazanç: Zayıf gelen uydu sinyallerini 20dB seviyesinde yükselterek donma ve kırılmaların önüne geçer.
LNB Kısa Devre Koruması: Sistemde oluşabilecek kısa devre durumlarında alıcıyı ve LNB'yi koruyan özel koruma devresi mevcuttur.
DiseqC ve DC Voltaj Geçirgenliği: 22KHz DiSEqC sinyalleri ve DC voltaj ile tam uyumludur, sinyal akışını kesintisiz iletir.
Geniş Frekans Aralığı: 950-2400MHz aralığında çalışarak tüm uydu yayınlarını kapsar.
Yüksek TV Bant Reddi: >30dB TV bant reddi ile istenmeyen parazitleri filtreleyerek daha temiz bir sinyal sunar.
Teknik Özellikler
Frekans Aralığı: 950-2400MHz
Kazanç (Gain): 20dB
Giriş/Çıkış Empedansı: 75 Ω
Gürültü Değeri (Noise Figure): 4dB
Çıkış Seviyesi (P1dB): 112dBuV
Çalışma Voltajı: DC 12-18V
Maksimum DC Akım Geçişi: 700mA
Akım Tüketimi: 30mA
Cihaz bir yükselteç olarak çalışmaktadır Daha iyi anlaşılması için örnekle anlatalım. Diyelim ki cihazın yükseltme katsayısı yüzde %30 yani gelen giriş sinyalini yüzde %30 ile çarpıp çıkışa veriyor. Sizin evde sinyal gücü yüzde %10 ise ve siz cihazı evdeki prizden bağlarsanız cihazın yüzde %30 bir artım yaparak çıkışında yüzde %13 lük bir sinyal görürsünüz ki buda uydu alıcısının kanal çekmesi için yeterli değil. Eğer sizin evde sinyal gücü normalde %50 siz bu cihazı evdeki prizden hemen sonra takarsanız çıkışında yüzde %30 luk bir artışla yüzde %65 görürsünüz. Bu nedenle evinde sinyal gücü zayıf olanlar cihazı çatı katındaki lnb veya switchin hemen çıkışına takmalılar bu da işe yaramaz ise mesafe çok uzak demektir. Bu sefer bu cihazı lnb ile tv prizi arasındaki bir noktaya takmalılar örneğin daire dağıtım kutunda bulunan çoklayıcıdan hemen önceye takmaları gerekmektedir.
