Yeni Kasa tasarımı
Üstün Faz Gürültüsü performansı, Ultra HD (4K ve 8K) TV'yi destekleyen DVB-S2X uyumlu
Mükemmel Çapraz Polarizasyon İzolasyonu
Çok Düşük Sinyalleri Düzeyler
Yüksek Dönüşüm Kazancı ile Üstün Gürültü Rakam
Yüksek 4G Bağışıklığı
Üstün Güvenilirlik

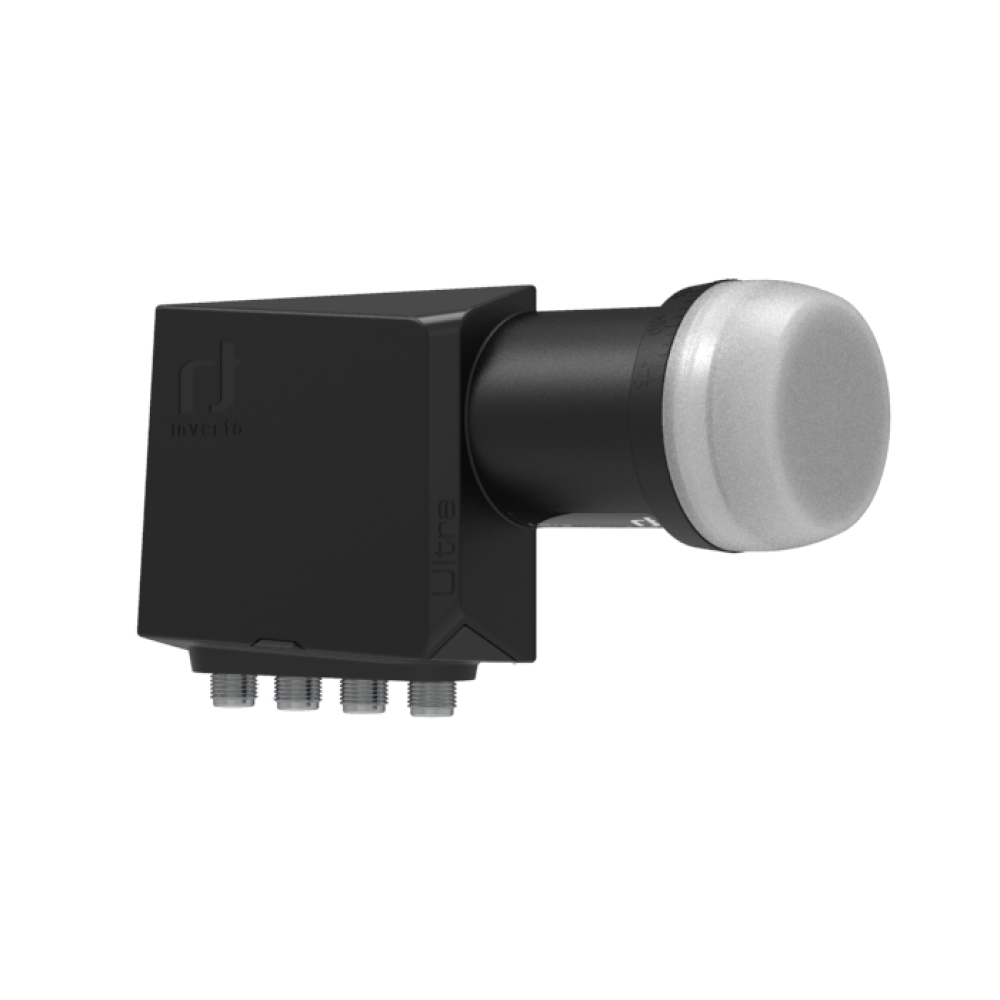

Inverto'nun yüksek performanslı Ultra LNB'leri, uydu ayak izi eteğinin, küçük çanak boyutlarının veya uzun koaksiyel kabloların kenarlarında üstün alım ihtiyacını karşılamak için özel olarak tasarlanmıştır. Yeni beslemeli korna tasarımı ve üstün ön uç bileşenleri sayesinde, bu LNB, düşük gürültü rakamı ve en iyi faz gürültü performansı ile daha yüksek dönüştürme kazancı sağlar. Yenilikçi besleme korna tasarımı, daha yüksek özellikli bileşenler, mükemmel çapraz polarizasyon yalıtımı ve gelişmiş filtre tasarımının birleşimi, parazit yapan ve sahte sinyallerin daha iyi işlenmesini sağlar. Bu LNB, standart LNB'lere kıyasla genel alım performansında bir sıçrama sağlar, sinyallerin bir uydudan alınmasını, tek tunerli Set Üstü kutusuna dağıtılmasını sağlar ve 4K veya 8K çözünürlükte Ultra Yüksek Çözünürlüklü TV yayınlarına hazırdır. Sıkı spesifikasyonları karşılamak üzere tasarlanan ve en yüksek endüstri standartlarına göre üretilen bu benzersiz LNB serisi, zorlu alım koşullarına sahip kurulumlar için ideal bir çözümdür.
TEKNİK ÖZELLİKLER
Düşük bant giriş frekansı aralığı 10.7 GHz ~ 11,7 GHz
Düşük bant çıkış frekansı aralığı 950 MHz ~ 1950 MHz
Düşük bant LO frekansı 9.75 GHz
Yüksek bant giriş frekans aralığı 11,7 GHz ~ 12,75 GHz
Yüksek bant çıkış frekansı aralığı 1100 ~ 2150 MHz
Yüksek bant LO frekansı 10.6 GHz
Gürültü figürü 0,2 dB tip. (0,7 dB maks.)
LO sıcaklık kayması ± 2.0 MHz maks.
LO başlangıç doğruluğu ± 1.0 MHz maks.
LO faz gürültüsü @ 1 kHz -70 dBc/Hz
LO faz gürültüsü @ 10 kHz -80 dBc/Hz
LO faz gürültüsü @ 100 kHz -90 dBc/Hz
LO faz gürültüsü @ 1 MHz -100 dBc/Hz
Dönüşüm kazancı 60 ~ 70 dB
Kazanç dalgalanması (26 MHz bant genişliği üzerinde) 1 dB maks. (zirveden zirveye)
Kazanç değişimi (tam bant üzerinde) 4 dB maks. (zirveden zirveye)
Görüntü reddi 50 dB dk.
3. derece intermodülasyon - ICP3 +10 dBm min
1 dB sıkıştırma noktası (@ çıkış) 0 dBm min.
Çapraz polarizasyon izolasyonu 22 dB min.
Kontrol sinyali Ca (V) 10.0 V ~ 14.0 V
Kontrol sinyali Cb (H) 16.0V ~ 20.0V
Kontrol sinyali Cc (bant değiştirme) 22 kHz ± 4 kHz
Çıkış VSWR'si 2.0 : 1 maks.
Bant sahte seviye -65 dBm maks.
Anlık tüketim 200 mA maks. (10 VDC ~ 20 VDC)
Çalışma sıcaklığı -30 °C ~ +60 °C
Çıkış empedansı 75 Ω (F tipi)
Çıkış konektörü tipi F Tipi (dişi)
Ağırlık 177.4 gr
